创维Q53系列壁纸电视电源板好坏判断方法
2025-04-29 发布
浏览 次

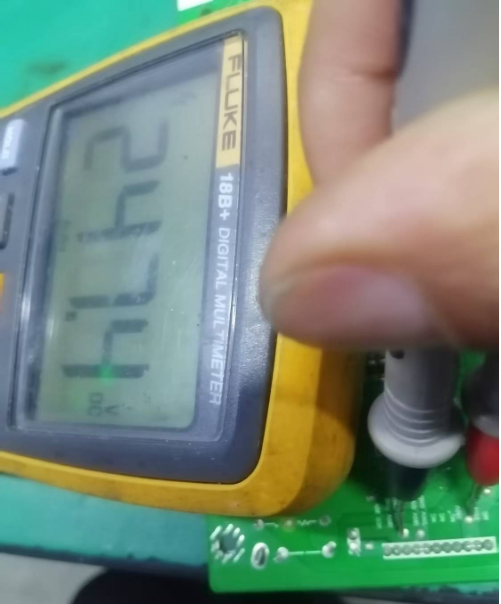

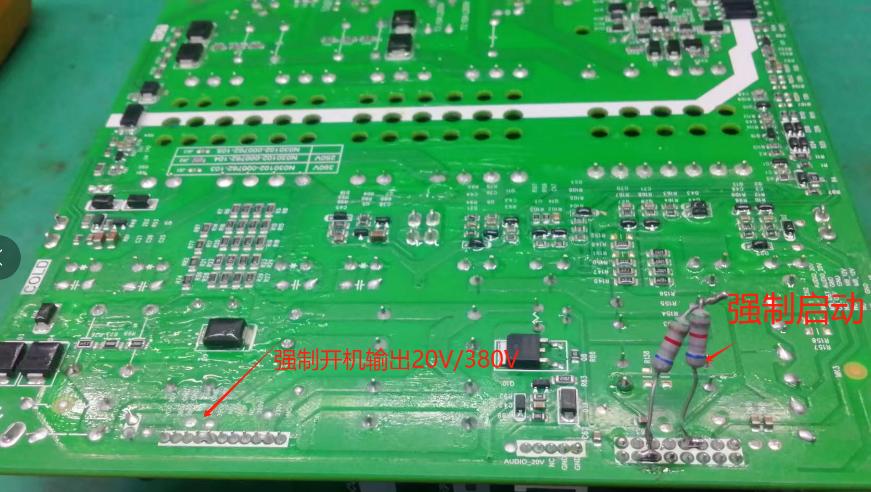

维修Q53壁纸电视电源时，首先测CN2接口MB12V、AUDIO20V在开机时9V、16V正常，用一个10K电阻跨接MB12V和ON_OFF，此时MB12V、AUDIO20V输出正常的12V和20V电压，电源初级大滤波电容会有380V电压，以上电压正常后，接下来用10K电阻把MB12V和ON_OFF、MB DET短接，此时CN1会有380V和20V供电输出，由此判断电源正常。
